Röntgeneinstelltechnik Schulter

Acromioclaviculargelenk nach Zanca

radiologie|technologie radiologie/technologie 02/2014

Ein Beitrag der Zeitschrift "radiologie/technologie"


Schulter spezial

Die Einstelltechnik des Acromioclaviculargelenks nach Zanca

Indikation:

  • Nach Bernau [1] wird die Aufnahme des Acromioclaviculargelenkes (AC-Gelenk) nach Zanca bei chronischen Beschwerden mit klinischer Symptomatik im Gelenk angefertigt. Sie bietet einen überlagerungsfreien Einblick ins Schultergelenk. Die Aufnahme gehört zu den Spezialaufnahmen (Stufendiagnostik) bei Symptomatik ohne Trauma.

Lagerung

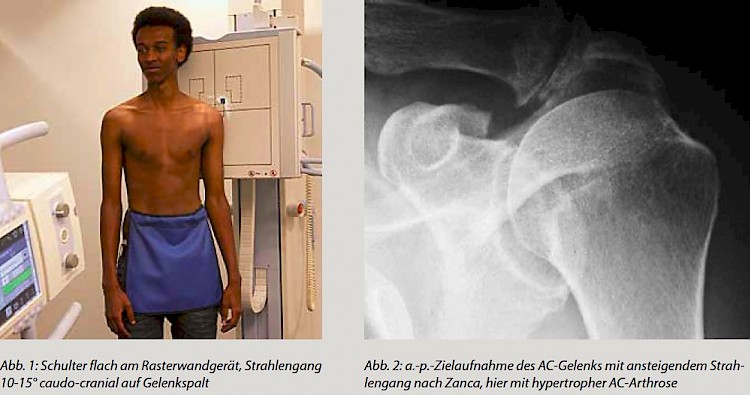

  • Schulter liegt flach am Stativ auf, freier Oberkörper, ggf. Halsketten ablegen. Nach [2] auch liegend möglich. Kopf zur gesunden Seite drehen. Die Arme sind parallel am Körper.

Zentrierung

  • Projektion: a.p.
  • 15° caudo-cranial auf AC-Gelenk und Bildempfängermitte.
  • Aluminiumfilter zum Kontrastausgleich empfohlen.

Kriterien der guten Aufnahme

  • Überlagerungsfreie Darstellung des AC-Gelenks

Häufige Fehler

  • Das AC-Gelenk wird vom Acromion überlagert, die Röhre wurde nicht caudo-cranial gekippt [4].

Originalpublikation

  • Die Aufnahme geht zurück auf Zanca P.: Schoulder pain: involvement of the acromioclaviculas joint: analysis of 1000 cases. Amer J. Ronetgenol. 112 (1971), 493-506

Aufnahmetechnik

  • Aufnahmeart: Rastertechnik, Wandstativ
  • Format: 18/24 quer
  • Fokus-Detektorabstand: 115 cm
  • Bildempfängerdosis: SC 400
  • Aufnahmespannung: 73 kV
  • Belichtung: Automatik, mittlere Kammer
  • Brennflecknennwert: ≤ 1,3 (klein)
  • Bleizeichen: R oder L
  • Strahlenschutz: Bleischürze

Ein Beitrag aus der Zeitschrift "radiologie technologie" Heft 2/2014 aus dem Schmidt-Römhild-Verlag, Lübeck - Redaktion: Andreas Pfeiffer

Literaturverzeichnis:

  • 1. Bernau A.: Orthopädisch-Traumatologische Röntgendiagnostik. 4. Auflage Mai 2004:104-105. Urban&Fischer München
  • 2. Orthorad, Universitätsklinikum Erlangen, Radiologisches Institut, http://www.idr.med.uni-erlangen.de/orthorad/
  • 3. Hedtmann A., Heers G.: Bildgebende Verfahren bei Rotatorenmanschettendefekten der Schulter. Orthopäde (2007) 36:796–809
  • 4. Nowak H.P.: Kompendium der Einstelltechnik, 2. Auflage 2011, ixray.ch GmbH, Rothenturm (CH)

Bildnachweis:

  • Abb. 1: Nowak [4]
  • Abb. 2: Hedtmann, Heers [3]
